超塑性是指金屬在一定溫度范圍內和一定組織結構條件下，以一定低應變速率進行變形時可出現超常好的塑性指標，且流動應力極低的金屬特性。又分為微晶超塑性和相變超塑性。等溫鍛造是在保持鍛件的鍛造溫度基本不變的情況下進行鍛造，一般是在十分慢的變形速度下進行，因此合適的等溫鍛造條件常可使金屬在超塑性狀態下變形。
鈦合金、高溫合金和粉末合金采用等溫鍛造時，因鍛造溫度范圍窄，變形抗力大，故常常必須將變形溫度、變形速度和毛坯晶粒度調整到超塑性狀態，從而使材料的流動應力大幅度降低，以實現用比常規鍛造小得多的載荷來生產鍛件。
等溫鍛造時應保持模具的溫度基本不變并等于鍛件的溫度，以消除鍛件毛坯與模具之間的熱傳導損失。
等溫鍛造（超塑性）具有以下顯著的優點：
1.顯著提高金屬材料的塑性。
2.極大地降低了金屬的變形抗力，只相當于普通模鍛的幾分之一到幾十分之一。
3.能使形狀復雜、薄壁、高筋的鍛件在一次模鍛中鍛成，而用普通模鍛時，則需要多次模鍛（多次加熱），從而影響鍛件表面質量，普通模鍛時鍛件缺陷的表面厚度為0.25mm左右，而等溫模鍛件則為0.05mm左右。
4.金屬充滿型槽的性能良好，可以得到尺寸精密的鍛件，減少切削加工量，節約金屬。
5.鍛件晶粒組織細小均勻，因此產品整體上有均勻的力學性能。

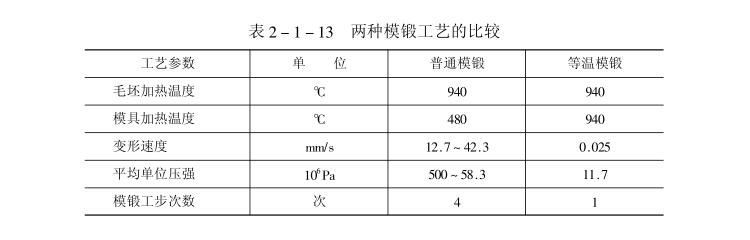

表2-1-13為鈦合金渦輪盤鍛件的兩種模鍛工藝的比較。
用于等溫鍛造的模鍛液壓機應具有下述兩個特點：
1.要能在整個模鍛過程中（大約2~8min）保持模具溫度等于鍛件的鍛造溫度。
2.要能控制比較合適的很慢的變形速度，且在不同變形階段能有不同的最佳變形速度。例如在毛坯變形的初始階段，可以采取較大的應變速率進行鍛造，然后再以小應變速率鍛造，最后從毛坯的充填需要和材料的反彈角度考慮，進行一段時間保壓。
