筒類鍛件是壓力容器中重要的組成部分，筒節(jié)質(zhì)量的好壞直接關(guān)系到整臺反應(yīng)器的好壞。由于筒節(jié)大部分都需要鐓粗沖孔、芯棒拔長、擴(kuò)孔等工序 ，所以在生產(chǎn)過程中容易出現(xiàn)飛邊、折傷、橢圓等質(zhì)量問題而導(dǎo)致鍛件報(bào)廢。本文結(jié)合筒類鍛件的生產(chǎn)工序分析總結(jié)了筒類鍛件的幾種質(zhì)量問題，針對這幾種質(zhì)量問題提出了解決方案以及預(yù)防措施。
1、筒類鍛件的幾種質(zhì)量問題
通過長期的生產(chǎn)跟蹤，筒類鍛件容易出現(xiàn)以下幾種質(zhì)量問題：
(1) 內(nèi)外表面出現(xiàn)凹坑、折傷；
(2) 端面長短不齊、壁厚不均勻；
(3) 筒節(jié)端面出現(xiàn)折傷以及飛邊開裂、飛邊折疊進(jìn)入筒身內(nèi)部；
(4) 出成品后橢圓度較大。
2、 產(chǎn)生質(zhì)量問題的原因

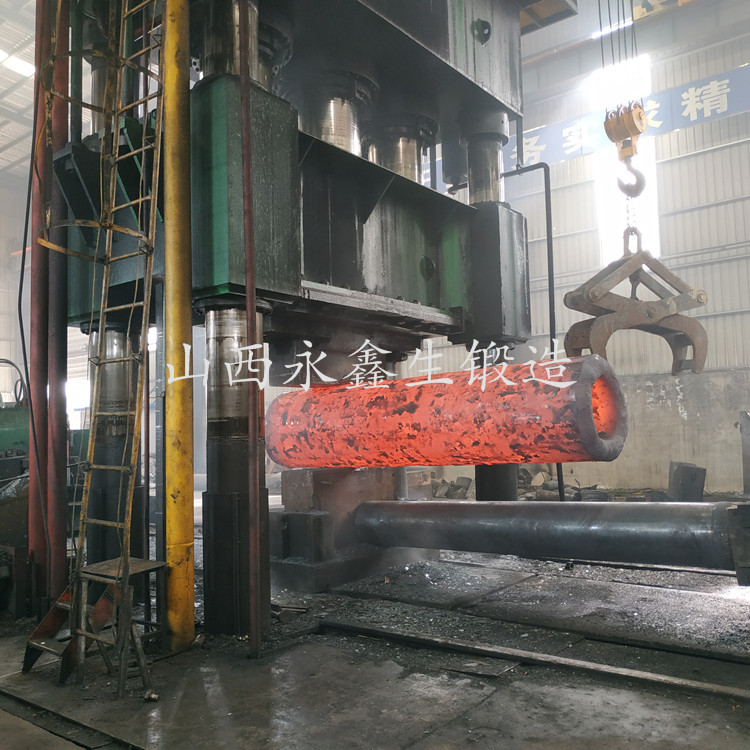

2.1 筒身內(nèi)外表面出現(xiàn)凹坑的原因是：鍛件在爐內(nèi)長時(shí)間高溫加熱，自身產(chǎn)生較厚的氧化鐵皮，鍛造前沒有用合適的方法徹底清除氧化皮，鍛造過程中將較厚的氧化皮壓人鍛件本體造成凹坑；坯料與加熱爐墊鐵上的氧化皮粘連，鍛造前同樣是由于沒有用合適的方法去除，導(dǎo)致氧化皮壓入鍛件本體。
2.2 內(nèi)外表面產(chǎn)生折傷主要是由于鍛造過程中錘與錘的搭接量以及壓下量存在問題所致。
2.3 鍛件出現(xiàn)長短面主要存在于有拔長工序的筒節(jié)。長短面的產(chǎn)生主要有以下兩方面原因：由于料溫不均，在芯棒拔長過程中溫度高的地方比溫度低的地方走料快而造成端面長短不齊；坯料在芯棒拔長過程中旋轉(zhuǎn)角度太大造成漏錘，再加上每一錘 的壓下量不同，最后導(dǎo)致產(chǎn)生長短面。
2.4 筒節(jié)壁厚不均主要是由于坯料沖孔沖偏后，在芯棒拔長和擴(kuò)孔出成品時(shí)沒有及時(shí)的調(diào)整壓下量所致。
2.5 鍛件端面出現(xiàn)折傷、飛邊開裂以及飛邊折疊進(jìn)入筒身內(nèi)部主要是由于沖孔工序造成。折傷的產(chǎn)生是由于在沒有設(shè)計(jì)專用漏沖脫附具前，漏沖脫采用兩個(gè)平臺相互配合，坯料端面和大小平臺接觸處產(chǎn)生勒痕，坯料勒痕處在芯棒拔長或馬杠擴(kuò)孔過程中逐漸演變成折傷。飛邊開裂和飛邊折疊進(jìn)入筒身內(nèi)部主要是由于沖孔后毛刺沒有得到及時(shí)的處理，在后序芯棒拔長和馬杠擴(kuò)孔過程中逐漸產(chǎn)生。
2.6 鍛件產(chǎn)生橢圓有以下幾方面原因：鍛件出成品火次保溫時(shí)間太長，導(dǎo)致將坯料燒成橢圓，在擴(kuò)孔出成品時(shí)沒有及時(shí)的將橢圓校圓；出成品后終鍛溫度太高，成品擺放不當(dāng)，由于鍛件 自重造成橢圓；擴(kuò)孔出成品時(shí)壓下量不均勻，變形不同步造成成品橢圓。
3、 解決方法及預(yù)防措施
3.1 為了避免氧化皮造成的質(zhì)量問題采取如下措施：在加熱墊鐵上鋪石棉氈，阻斷坯料與加熱墊鐵上氧化皮的粘連，但是高溫狀態(tài)下在墊鐵上鋪石棉氈比較困難同時(shí)容易造成石棉氈浪費(fèi)，這種方法適合于重點(diǎn)產(chǎn)品；利用特種吊鉗的結(jié)構(gòu)特點(diǎn)，待筒節(jié)放置在馬架上后，將特種吊鉗合抱在筒節(jié)有氧化皮的部位，操作車夾持馬杠反復(fù)旋轉(zhuǎn)，帶動(dòng)筒節(jié)旋轉(zhuǎn)將粘連的氧化鐵皮刮下。
3.2 為了避免由于料溫不均造成筒節(jié)在芯棒拔長時(shí)出現(xiàn)長短面和坯料被燒成橢圓的情況，可以采用將坯料保溫一定時(shí)間后，旋轉(zhuǎn)一定角度再進(jìn)行保溫。
3.3 為了從根本上解決筒節(jié)端面折傷、飛邊開裂以及飛邊折疊進(jìn)入筒身本體等質(zhì)量問題，采用以下措施：設(shè)計(jì)專用漏沖脫附具徹底避免端面折傷的產(chǎn)生；坯料沖孔(芯棒拔長)結(jié)束后采用吹氧(氣割)的方式將飛邊徹底清除。
3.4 筒節(jié)出成品后由于自重將會(huì)使橢圓度增大， 所以采用立料裝置將出成品后的筒節(jié)豎立放置。
3.5 相對進(jìn)給量和單道次壓下量是鍛造時(shí)的重要參數(shù)，相對進(jìn)給量b／h(b為 寬；h為坯料高度)太小或太大都容易產(chǎn)生折傷，所以鍛造時(shí)相對進(jìn)給量應(yīng)最好滿足0．5—0．85。均勻的壓下量可以有效地避免壁厚不均、端面長短不齊等質(zhì)量問題。
